低压控制线与电机电源：安装资料如何区分

仅凭残缺标签采购替换开关，可能损坏控制器或导致电工在现场无法接线。拆线或预埋穿线管前，必须对照匹配的厂家手册核实电机铭牌、控制板架构、专用漏电断路器（GFCI）规格以及端盒防水接线方式。

在自动泳池盖系统中，“低压（low voltage）”通常只代表池边钥匙开关或密码键盘到中间控制板之间的控制信号回路，而不是驱动电机的供电电压。在 Cover-Pools、Latham/Coverstar 与 Automatic Pool Covers, Inc.（APC）已公开的安装手册中，标准电动盖电机仍由 110VAC 至 120VAC 单相市电驱动，并要求配置独立的 15A 或 20A GFCI 保护回路；隐藏式盖盒（湿坑）内的接线仍须使用高位安装的防风雨接线盒、水密接头和畅通的盒体排水口。

本文面向准备更换控制器或规划端盒布线的业主与建造商，帮助你在持证电工和泳池盖技师进场前备齐电源、电机、控制信号与湿坑保护四类资料。若项目仍处于早期土建预留阶段，请先阅读自动泳池盖电气要求与自动泳池盖安装总览。本文不提供通用的 24V 或 IP68 布线配方，不提供跨品牌线色拼接教程，也不替代当地电气规范验收。

系统环节 动工前必须核实的资料 公开手册中的具体配置示例（仅限对应型号） 为什么影响工种交接
供电与主回路 专用 GFCI 断路器额定电流、供电电压，以及通往控制板或开关的穿线管路径 110VAC–120VAC 专用 15A GFCI 断路器（Latham 1403.pdf；Cover-Pools 800024）或 120VAC 20A GFCI 断路器（APC DO0392） 明确进入系统的主电源规格，避免带电或盲目拆盒
电机总成 电机铭牌电压、马力、相数、引线数量及正反转方向线 110VAC–120VAC、3/4 HP 三线正反转电机，配红/蓝方向线与白色零线（Latham 1403.pdf）；或旧式 1/4 HP 115VAC 单相电机 防止把“低压钥匙开关”误当成“电机也是低压供电”
控制信号与控制板 池边开关是直接切换 120VAC 电机回路，还是向中间控制板发送低压信号 Cover-Pools Key Switch 120V（仅限高压）对比 Key Switch 5v（3 根 18 AWG 线接 Auto-Shutoff 板）；APC 8 芯 22 AWG 低压线束接传感器电机适配器 SMA（DO 0248） 决定穿线管根数、线径，以及开关与电机之间是否存在独立控制模块
湿坑与保护硬件 控制盒位置（端盒外部对比端盒内最高处）、水密软管、盒体排水口与等电位联结 电机接线位于盖盒内尽可能高处的防风雨盒并做水密连接（Latham 1403.pdf）；36 英寸防水软管配 1/2 英寸 NPT 水密接头及 3 英寸排水口（Cover-Pools 800024） 池边采用低压开关并不能消除电动盖端盒内部的 110V–120V 潮湿环境风险

为什么“低压钥匙开关”不代表泳池盖电机也是低压？

配件页面上的“Low Voltage Key Switch（低压钥匙开关）”只描述墙面操作端，不代表卷轴电机的供电等级。当系统采用低压钥匙开关、数字按键板或无线接收器时，中间控制模块（如带电流限制的自动停机板 Auto-Shutoff、电机控制板或传感器电机适配器 SMA）负责为池边信号线降压，但向电动卷轴电机输出的仍然是 110VAC 或 120VAC 交流电源。

三家主流制造商的公开手册清楚展示了这两种架构的区别：

  • Cover-Pools（800024-PUBL-GENERAL-INSTALLATION-OVERVIEW.pdf 印刷第 5–6、16–17 页；800235-T4-Versa-OWNERS-MANUAL.pdf 印刷第 16 页）： 同一台由 120VAC 15A 专用 GFCI 断路器供电的 3/4 HP 防水电机可以搭配两种控制回路。标准配置使用三线制 Key Switch 120V（第 17 页注明 high-voltage only），直接把高压方向线（零线、方向 1、方向 2、地线）送往电机端 36 英寸防水软管。选配 Auto-Shutoff 自动停机板后，池边控制器变为使用 3 根 18 AWG 低压线的 Key Switch 5v 或使用 4 根 18 AWG 线的有线 CoverLink 控制板，信号接入安装在端盒外部的 Auto-Shutoff 控制盒；而 120VAC 电机电源仍从 Auto-Shutoff 控制盒经高压穿线管进入盖盒。在 T4 Versa 手册（800235 REL-0001）第 16 页接线图中，Auto-Shutoff/电机控制板与 CoverLink 接收器之间的连线明确标为 (LOW VOLTAGE WIRES)（低压线），而电源与电机侧连线则标为 (HIGH VOLTAGE WIRES)（高压线）。
  • Automatic Pool Covers, Inc.（DO0392-Spec-Book-2025-V2-1.pdf 印刷第 56、58–60 页）： 在 APC 直接驱动的 PowerTouch 触控板方案（DO-0325，第 56 页）中，来自 120VAC 20A 专用 GFCI 断路器的 3 根 12 AWG 导线进入触控板接线盒，再由 4 根 12 AWG 导线将切换后的 120VAC 电源送回端盒内的高压接线盒。而在带传感器电机适配器（SMA KA 0384，DO 0248，第 59–60 页）的低压钥匙开关方案中，池边开关通过低压穿线管内的 5 芯 18–22 GA 绞线及 8 芯 22 AWG 低压线束与端盒内的 SMA 通信；与此同时，独立的 PVC 高压穿线管仍须从 120VAC 20A 专用 GFCI 断路器引入 3 根 12 AWG 高压线，经高压接线盒与 4 芯电机线束驱动 120VAC 3/4 HP 电机。
  • Latham / Coverstar（1403.pdf，2013 年 1 月 15 日版）： 110VAC 3 WIRE MOTOR USING THE TOUCHPAD POOL COVER CONTROLLER A2463/A2469 接线图要求从配电盘 15A GFCI 断路器引出 110VAC（黑火、白零、绿地）至单联标准深度防风雨盒内的触控控制器，再将切换后的 CVR(RED)、UNCVR(BLUE)、N(WHT) 与 GND(GRN) 送入盖盒内的防风雨接线盒以驱动 3/4 HP 三线电机。

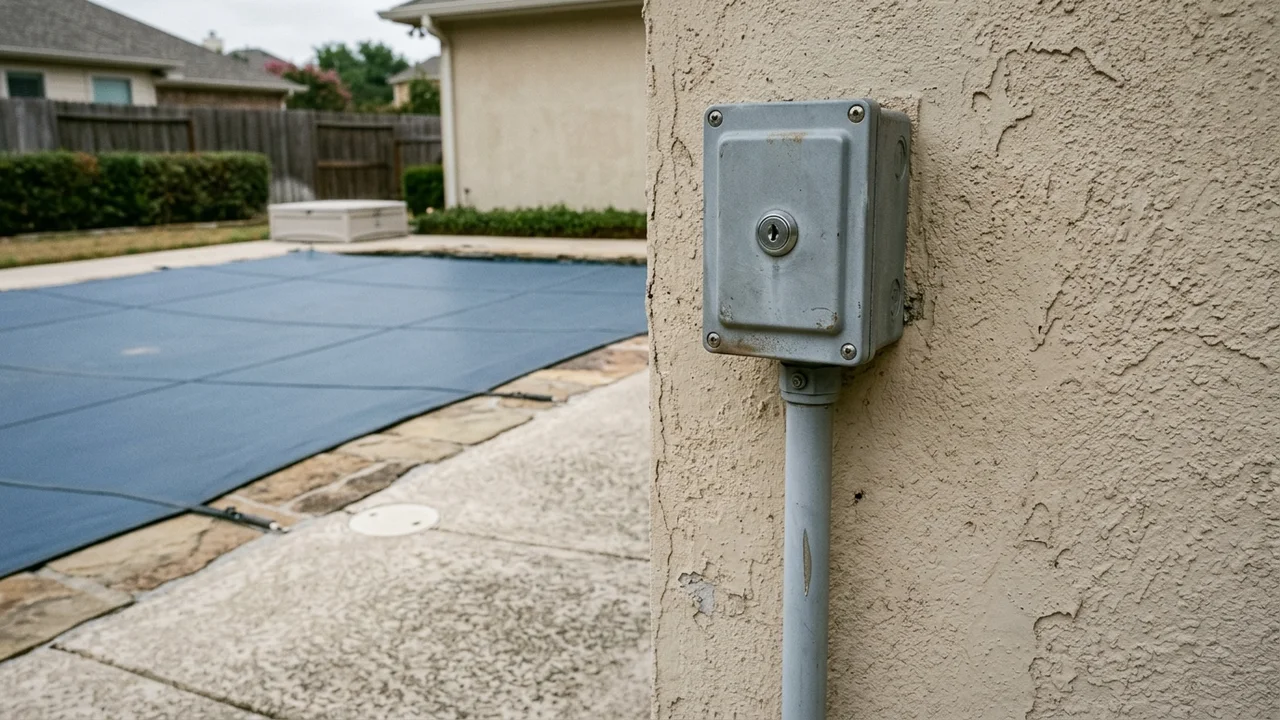

安装在浅色灰泥外墙上的灰色铸铝单联防风雨钥匙开关盒，下方连接垂直 PVC 穿线管，背景可见覆盖着深灰蓝色自动泳池盖的矩形泳池。
安装在可完整看到池面处的池边钥匙开关盒只表明操作员站立位置；背后的穿线管走的是低压信号线还是 110V–120V 电机电源线，仍须核对控制器与电机手册。

要点：切勿仅凭“低压”字样采购替换开关或少预埋穿线管；动工前必须确认池边开关盒与电机之间是否带有中间控制板或适配器。

为什么只看电机铭牌或配件商品页无法完成更换控制器接线？

如果只把电机铭牌照片或网店开关商品页交给电工，整个中间控制逻辑就是空白的。这两样碎片资料都无法说明正反转互锁、过流停机检测以及低压控制电源在该代设备中如何实现。

两个常见现场情形能说明这种资料缺口：

  1. 配件商品页不包含电机与控制板侧接线图。 例如，Pool Cover Specialist (PCS) Low Voltage Key Switch 商品页列出了适用于 PCS 系统的池边低压钥匙开关总成（含 #11722 钥匙、开关组件及防风雨盒盖）。该页面能帮业主核对墙面外观件，但未提供在用电机的电压与马力、上游配套的 PCS 低压电机控制板型号，也未说明端盒内的接线端子定义。
  2. 电机铭牌不包含控制器与继电器互锁关系。 在一则公开的电气问答记录中，提问者只有一台 1/4 hp, 115VAC, single-phase（单相分相）泳池盖电机的铭牌信息，却试图把手动鼓形开关改为无线遥控。仅知道电机为 115VAC 单相，并不能确定三线正反转电机（红/蓝方向线）或四芯插头电机如何通过继电器互锁来防止正反转同时得电，也无法还原过流保护板的限流标定。

即便在同一家制造商的产品手册中，更换不同系列的开关也会改变端子接法。APC 在 2025 版规格书（DO0392 印刷第 56–66 页）中针对同一电机分别给出了连接 PowerTouch 触控板（DO-0325）、带 SMA 适配器的低压钥匙开关（DO 0248）、Cover-Pools KOSA 钥匙开关（DO-0330）以及 Coverstar Leviton 开关（DO-0034）的四套独立接线图。且每张图纸均印有警告：严禁在供电开启（ON）状态下插拔控制单元或电机线束，否则可能造成控制器与电机不可逆损坏，并引发严重人身伤害。

安装手册如何区分外部控制盒与湿坑电机接线盒？

把池边操作端换成低压钥匙开关或无线密码盘，并不会让地下隐藏式盖盒变成干燥机房。地下水、甲板冲刷水和冷凝水经常进入低于地面的盖盒，因此各厂家手册一方面尽量把精密控制板移出端盒，另一方面对留在端盒内的接线规定了高位安装与水密防护要求。

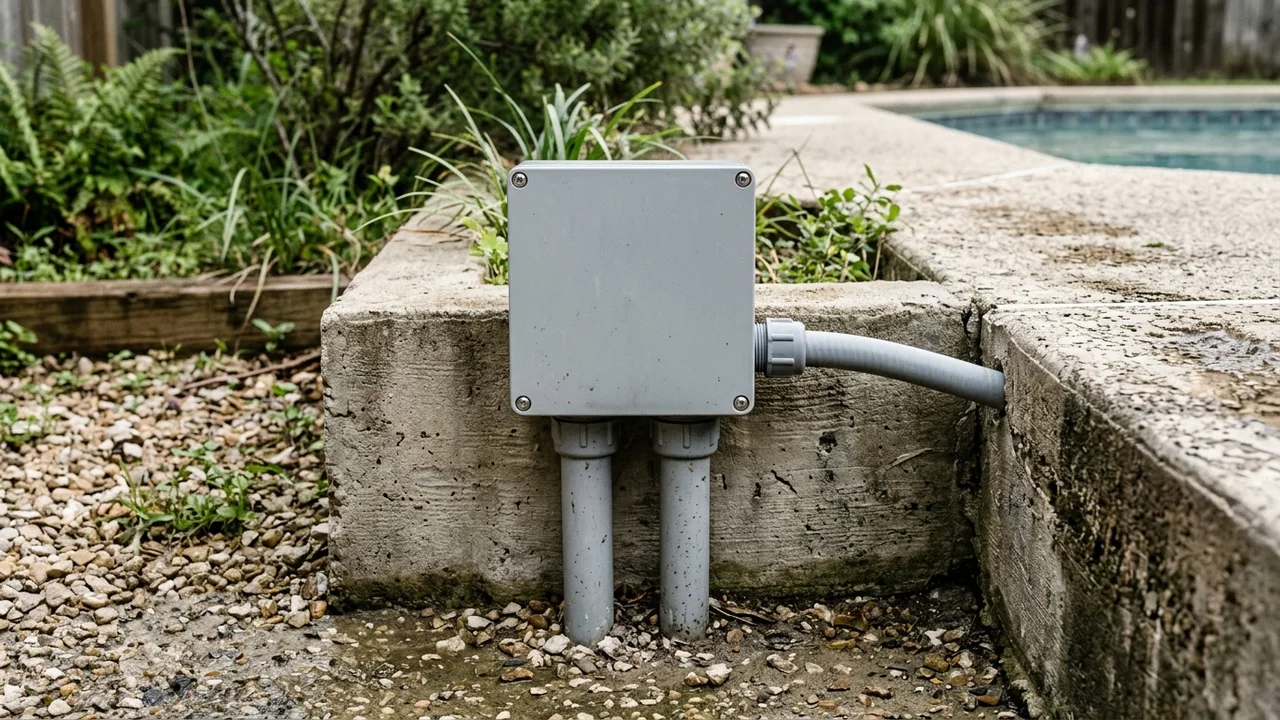

安装在碎石旁低矮混凝土墙上的闭合灰色防风雨接线盒，底部有两根硬质 PVC 穿线管接入，侧面有一根水密软管通入泳池甲板混凝土侧墙。
当自动停机板或无线接收板安装在盖盒外部的防风雨箱内时，主电源 GFCI 进线、池边低压控制线与通往盖盒的高压电机线由不同穿线管分路敷设。

对照四份厂家文件对控制盒位置及湿坑保护的规定：

手册与系统配置 控制板／池边开关安装位置 进入隐藏式盖盒（湿坑）的线路 手册明确要求的端盒与湿区保护措施
Latham / Coverstar 1403.pdf（A2463/A2469 触控板，110VAC 3/4 HP 三线电机） 触控控制器装在可 100% 看到泳池全貌的标准深度单联防风雨盒内 110VAC 电机方向线（Red、Blue）、White 零线与 Green 地线 电机接线必须在盖盒内尽可能高处的防风雨盒中完成；所有接线位置均须采用水密连接（watertight connections）；配电盘设 15A GFCI 断路器
Cover-Pools 800024 与 Wiring-Pg7.pdf（带 Auto-Shutoff 的 Save-T 3 / Autosave） 池边 5V 钥匙开关或 CoverLink 面板装在可视全池处；Auto-Shutoff 控制板装在盖盒外部 8"×8"×4" 户外箱或设备间/设备垫旁 120VAC 电机电源线（及适用时的传感器线）进入端盒接线盒，并接 36 英寸防水软管与 1/2 英寸 NPT 水密接头 穿线管从电机端进入，伸入盒内不超过 4 英寸，距盒顶不超过 6 英寸（Save-T 3）；配置保持畅通的 3 英寸盒体排水口；两端接 #8 等电位联结线；15A 专用 GFCI 断路器
Cover-Pools 800235 REL-0001（带 CoverLink 无线控制的 T4 Versa，第 12、16 页） 电池供电的无线 PIN 键盘装在可视全池处；Auto-Shutoff 板与 CoverLink Receiver 分别装在电机旁的独立外壳内并通过低压线缆连接 从 Auto-Shutoff／电机控制板引出的高压电机线接入电动盖电机 保持盒体排水口无杂物以确保自由排水；保持盒盖就位；任何检查或调节限流板前必须先断开主断路器
APC DO0392（DO 0248 低压钥匙开关配传感器电机适配器 SMA KA 0384，第 58–60 页） 池边钥匙开关在端盒外通过 5 芯 18–22 GA 低压穿线管接入；主配电盘设 120VAC 20A 专用 GFCI 断路器 PVC 高压穿线管（3 根 12 AWG）进入高压接线盒；另有低压接线盒、传感器电机适配器（SMA）及 120VAC 3/4 HP 电机 将 SMA 固定在端盒前壁尽可能高的位置；使用户外级 PVC 高压与低压接线盒；配防水应力消除护套与 4 芯氯丁橡胶护套电机线束

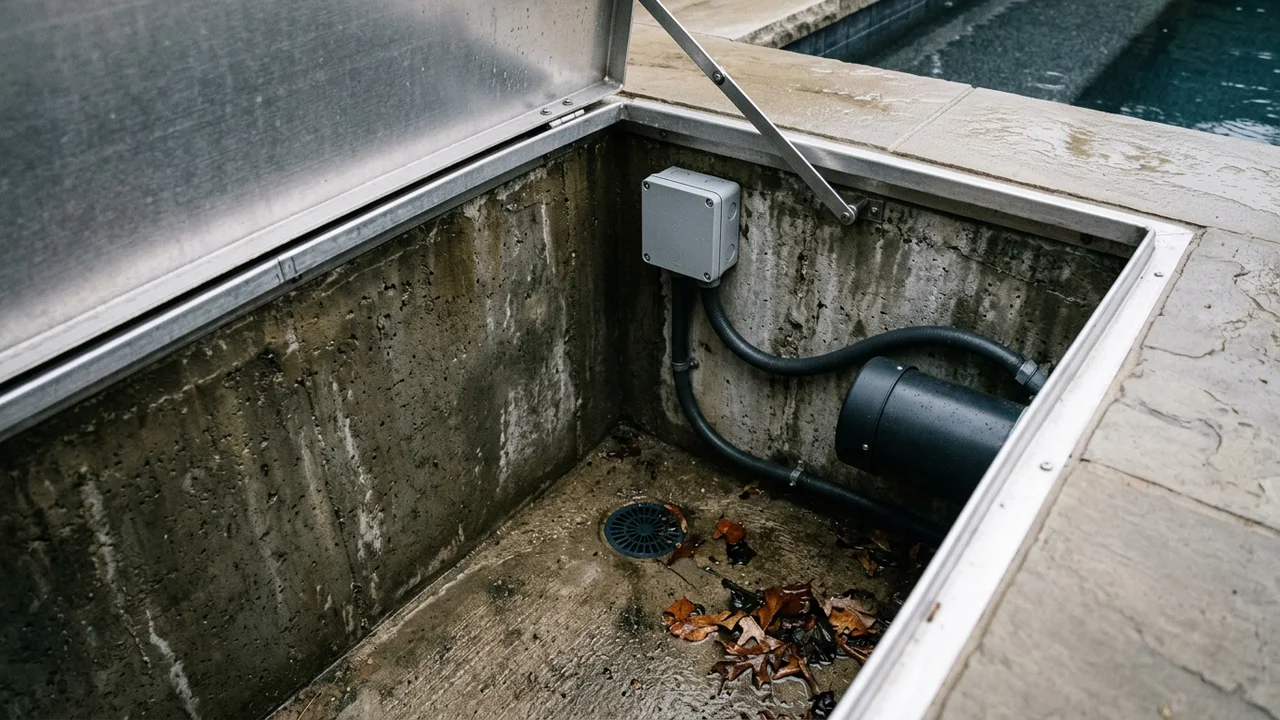

俯视打开拉丝铝盖板的混凝土隐藏式泳池盖端盒一角：混凝土墙高处装有密封灰色接线盒，黑色水密软管弯曲接入深色圆筒形电机外壳，下方潮湿盒底可见圆形排水格栅与湿落叶。
在隐藏式混凝土端盒内，厂家说明要求把接线盒与适配器固定在盒壁尽可能高的位置并使用水密软管，同时依靠畅通的盒底或侧壁排水口防止积水淹没电机。

请注意，以上任何一份官方手册都没有用笼统的“24V”或“IP68”字样来替代 GFCI 保护、高位防风雨接线盒或盒体排水。如果端盒在雨后反复积水或跳闸，请先参考泳池盖端盒与外壳指南、泳池盖排水要求及自动泳池盖电机故障排查解决排水与受潮问题，切勿强行反复合闸。

请电工进场前：复制这份四列资料矩阵与角色确认清单

在升级控制器、更换电机或隐蔽工程验收前，可用以下两张表把现场资料整理齐全。所有信息仅在断路器关闭后从可安全读取的外部标签或匹配的厂家手册中抄录，不要为了看线色而打开潮湿或带电的接线盒。暂时无法核实的栏目请填写 Unknown / verify on the unit（未知／需在设备上核实），由盖体厂家或持证电工确认后再施工。

第一部分：供电／电机／控制信号／湿坑保护四列资料矩阵

第一列：供电与主回路 第二列：电机总成 第三列：控制信号与中间控制板 第四列：湿坑与保护硬件
配电盘断路器类型与电流： 专用 GFCI 断路器规格（如电动 15A 或 20A；液压 20A 或 30A——以手册为准）：__________________ 品牌与系统型号：（如 Coverstar、Cover-Pools Save-T 3 / T4 Versa、APC、PCS）：__________________ 池边控制器型号与件号：（如 A2463/A2469、CoverLink、PCS #11722 钥匙开关）：__________________ 端盒接线盒高度： 安装在盖盒内最高处或盖盒外部墙面：__________________
供电电压与相数：（如 110VAC–120VAC 单相，或 Unknown / verify on the unit）：__________________ 电机铭牌电压、马力与电流：（如 110V–120VAC、3/4 HP 或 1/4 HP、满载电流）：__________________ 控制架构： 直接切换 110V–120V 开关，还是低压信号进 Auto-Shutoff / SMA / 控制板：__________________ 水密软管与接头：（如 36 英寸防水软管配 1/2 英寸 NPT 水密接头、防水护套）：__________________
主电源穿线管与线径/芯数： 距离（50 英尺以内或以上）及配电盘至控制板/开关的导线数：__________________ 电机引线形式：（如三线制 红/蓝/白 + 地线 对比 4 芯原厂插头线束）：__________________ 信号穿线管与线束规格： 是否需独立低压穿线管？手册规定的芯数与 AWG 线径：__________________ 端盒排水与等电位联结： 3 英寸排水口畅通无杂物；按要求在端盒两端接 #8 等电位铜线：__________________
手册名称与版本日期： 用于核对主电源的 PDF 文件号与修订号：__________________ 手册名称与版本日期： 与序列号匹配的电机/机构接线图版本：__________________ 视线与安装高度： 标准单联防风雨盒，操作处可 100% 看到泳池全貌：__________________ 检修断电隔离： 已确认主配电盘 GFCI 断路器位置，开盖或拆线前先断电：__________________

第二部分：三方角色确认与交接清单

项目角色 动工前由该角色提供或确认的事项 该角色不得擅自假设的事项
业主或建造商 提供现有系统品牌、序列号/型号记录、外部可见标签照片、可 100% 看到泳池全貌的开关安装位置，并确认盖盒排水口畅通。 不得因看到“低压钥匙开关”商品名称，就假设现场不需要专用 GFCI 回路、不需要第二根穿线管或没有中间控制板。
泳池盖安装商或经销商 核实现有电机、限流自动停机板或 SMA 适配器与新钥匙开关/密码键盘的兼容性；提供对应版本的原厂接线图；在安全通电后标定行程限位与离合器/限流板。 不得随意并入未核实的照明或插座回路，不得将低压或高压接头直接散落在潮湿的端盒底板上。
持证电工 按当地规范核实专用 GFCI 断路器容量、对应穿线距离的导线线径、高低压穿线管分路要求、防风雨/水密接线盒端接以及泳池等电位联结（bonding）。 在缺少原厂接线图时，不得仅凭导线绝缘层颜色猜测电机正反转方向线或控制板端子定义。

更换控制器与端盒布线常见问题

可以直接利用墙里原有的钥匙开关电线换成数字触控面板吗？

只有当目标触控面板手册规定的导线根数、线径和电压走向与墙内现有穿线管完全一致时才可以。例如，Cover-Pools 的标准 120V 钥匙开关直接走高压导线（800024 第 5 页），而升级为带 Auto-Shutoff 的有线 CoverLink 控制面板（800024 第 6 页）则需要从池边拉低压信号线到外部 Auto-Shutoff 控制箱，再由主电源供应该控制箱。订购配件前应把新旧两份手册交给电工与安装商比对。

池边明明是低压开关，为什么大雨过后 GFCI 断路器还是会跳闸？

因为池边开关只是触发端，驱动电机的 110VAC 或 120VAC 市电仍然通往电机控制板以及端盒内部或旁边的电动盖电机。当端盒排水口被树叶或泥沙堵住、雨水或地下水漫过低位接线盒或电机壳体时，GFCI 漏电断路器就会跳闸切断主电源。此时应保持断路器关闭，先清理排水口，再由合格技师检查干燥后的接线盒与电机绝缘。

如果端盒内电机上的铭牌已经磨损看不清怎么办？

在资料交接矩阵中将该项记为 Unknown / verify on the unit（未知／需在设备上核实），不要靠试接电线来试探电机电压或方向。先在断电状态下拍下机构端架、现有池边开关面板和外部控制箱的照片发给泳池盖经销商，由其识别设备代际并提供原厂接线图后，再由持证电工施工。

方法与来源

更新于 2026 年 10 月。本文依据公开发布的制造商安装手册与用户手册整理，旨在帮助业主、建造商、泳池盖技师和持证电工核对交接资料；本文不是现场实测报告、品牌排名，也不能替代具体设备手册与当地电气规范。
